1000A Hall efè Capteur aktyèl ak bar otobis prensipal segondè presizyon





Lo - CL6A-1000 Fèmen Loop Hall Efè Capteur Kouran

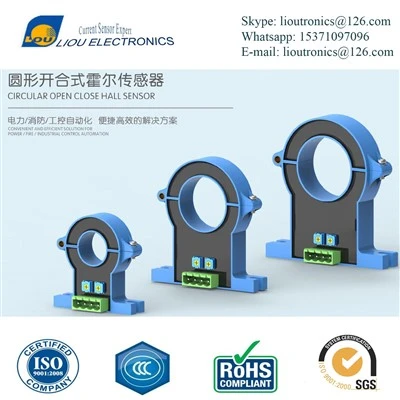

LO - CL6A - 1000 Hall Efè aktyèl Capteur delivre egzak, serye mezi nan AC, DC, ak enpulsyonèl kouran jiska ± 2000 A. bati sou avanse fèmen - Loop Hall teknoloji, li ofri eksepsyonèl presizyon, repons vit, ak lajè lajè - ak zewo ki gen anpil. Kontra enfòmèl ant, gaya, ak trè iminitè a entèferans ekstèn, li se ideyal pou aplikasyon pou nan kondui, sistèm UPS, founiti pou pouvwa, jesyon batri, ak enèji renouvlab.



Karakteristik pwodwi:

• Ekselan presizyon
• Trè bon linearite
• Tan repons optimize
• Pa gen pèt ensèsyon
• Segondè iminite kont ekstèn
• entèferans
• Drift tanperati ki ba
• Lajè frekans bandwidth



Aplikasyon:

• AC vitès varyab ak kondwi motè sèvè.
• Pwodwi pou pouvwa san enteripsyon (UPS).
• Konvètisè estatik pou kondui motè DC.
• Pwodwi pou pouvwa pou aplikasyon pou soude.
• Jesyon batri.
• Van enèji varyateur.



Espesifikasyon elektrik
Sijè	Senbòl	Inite	Min	Tip	Max	Kòmante
Prensipal nominal rms aktyèl	IPn	A	-1000		1000
Prensipal aktyèl, mezire ranje	IPm	A	-2000		2000
Mezire rezistans			0 0		62 7	@± 24V, 85 degre, ± 1000A @± 24V, 85 degre, ± 2000a
	RM	Ω
Segondè nominal rms aktyèl	ISn	ma	-200		200
Segondè rezistans bobin	RS	Ω			47	@ 70 degre
Segondè aktyèl, mezire ranje	IS	ma	-400		400
Kantite vire segondè	NS			5000
Sansiblite teyorik	Gyo	ma/a		0.20
Ekipman pou vòltaj	VC	V		±24		@ ±5%
Konsomasyon aktyèl	IC	ma		28+ se
Zewo Offset aktyèl	IO	ma	-0.5		0.5
Tèmik flote nan aktyèl konpanse	IOt	ma	-0.6	±0.2	0.6	@ -40 degre ~ 85 degre
Rezidyèl aktyèl@ mwenP=0 apre mwenPn	IOm	ma	-0.5		0.5
Erè sansiblite	ƐG	%	-0.2		0.2
Erè linear 0 ... IPN	ƐL	% nanIPn	-0.1		0.1
Presizyon @ mwenPn	X	% nanIPn	-0.4		0.4
Tan repons@ 90% nan IPN	Tr	nou		0.5	1
Frekans Pleasant (-1db)	Bw	kHz		150

Enstriksyon

1. Enkorrect fil elektrik ka lakòz domaj nan Capteur.

2.Lè aktyèl la mezire nan twou a sant nan Capteur a, yo pral aktyèl la ap mezire nan fen a pwodiksyon.

3. Pèfòmans nan dinamik (DI/DT ak tan an repons) se pi bon an lè se twou a prensipal konplètman plen ak ba otobis la.

4.user ka ajiste limit pwodiksyon Capteur si sa nesesè.

5.Rated D 'aktyèl ak pwodiksyon vòltaj nan Capteur ka Customized.



Estanda

• IEC61010-1
• EN50178
• IEC61800-5-1
• UL94V-0
• Rohs rive



Kondisyon opere
	Valè	Inite	Senbòl
Tanperati opere	-40 degre ~ +85 degre	degre	Ta
Tanperati depo	-40 degre ~ +100 degre	degre	Ta
Pwa (apwòch)	1200	g	M



Dimansyon:



Koneksyon schematic:

Pèfòmans izolasyon:

Paramèt	Senbòl	Inite	Valè	Kòmante
RMS vòltaj pou tès izolasyon AC @ 50hz, 1min	Vd	kv	12.0	Dapre IEC 61010-1
Clearance (pri - sec)	dCI	mm	45.2
Distans Creepage (pri - sec)	dCP	mm	52.8
Ka plastik	-	-	Ul94-v0
Konparatif endèks swiv	Kti	Plob	3



Wuxi Liou Elektwonik Co Ltd
